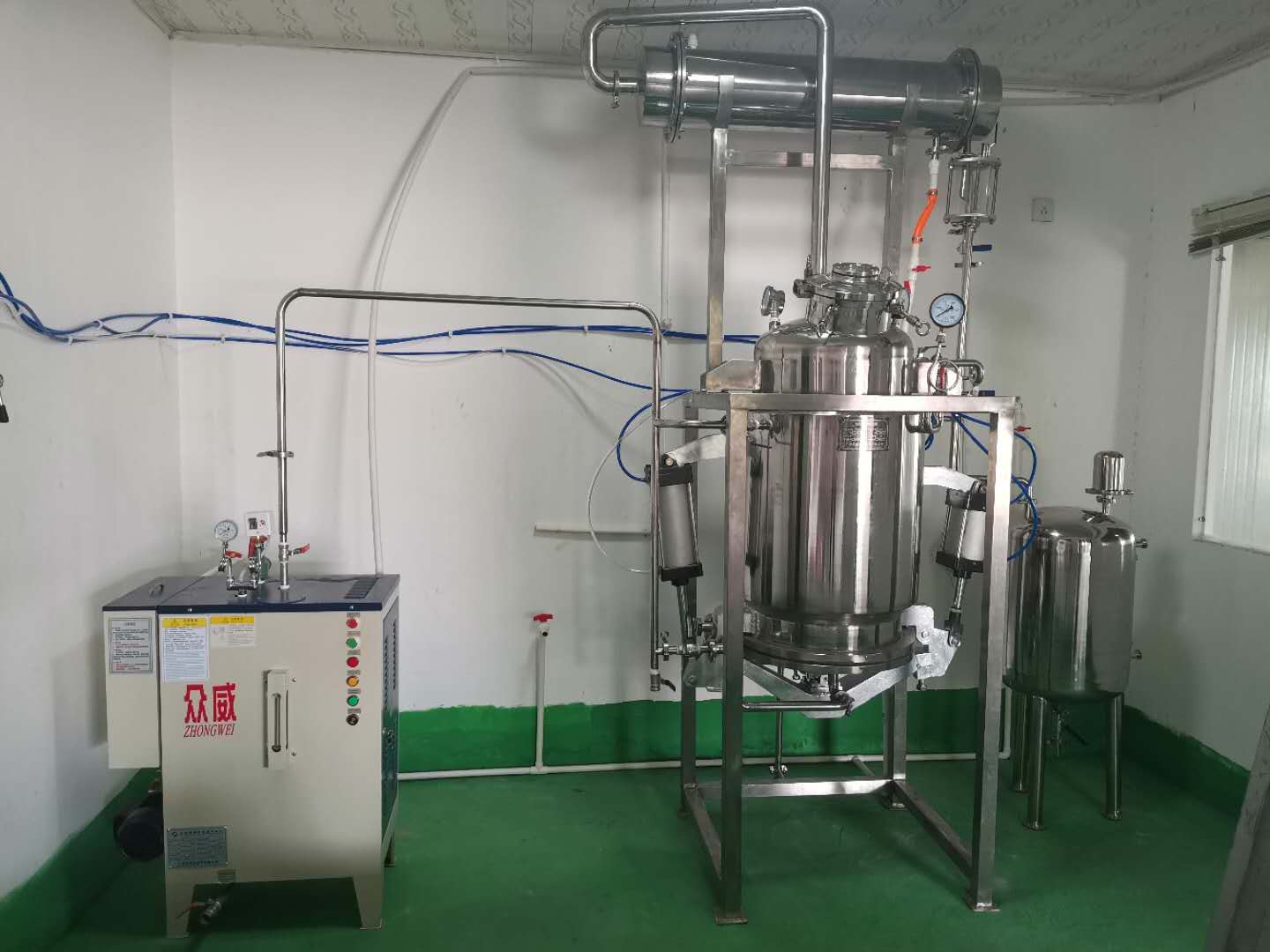

一、提取罐

　　1、结构：立式支耳、下锥底装气动出渣门。

　　2、全容积：V=230L

　　3、材质及厚度：内筒SUS304/厚度为3mm、夹套Q235-B/厚3 mm、保温层：保温棉/保温板：50/2mm。

　　4、工作压力：夹套蒸汽压力：0.15Mpa，罐内：常压。

　　5、主要构成：提取罐（带夹套）、冷凝器（列管式）、冷却器（盘管式）、收集器、油水分离器(硼玻璃)、管道过滤器及玻璃视盅。

　　6、面积：加热面积：F=1.2m2，冷凝面积：冷凝器：F=3.2㎡、冷却器：F=0 .5㎡

　　7、附件配置：进料口、出料口、备用口、仿西德360°万向旋转清洗器、视灯一套（低压）、视镜二件（DN50）、温度计、安全阀、压力表、气动出渣门DN300、快开人孔（投料口）DN250及各功能管口等。

　　8、设备内外处理： 设备内表面镜面抛光Ra≤0.45μm，外表面亚光处理Ra≤0.8μm，确保无卫生死角，符合GMP要求

　　二、贮罐

　　1、结构：立式支脚，上下封头结构；

　　2、主体材质：304/厚度为3mm；筒体尺寸：φ700×70；

　　3、全容积：210L；

　　4、工作压力：常压；工作温度：常温；

　　5、附件构成：DN50进料口，DN2出料口，呼吸口，清洗口，玻璃液位计，360°万向旋转清洗器，快开人孔DN200等。

　　6、表面处理：设备内表面镜面抛光Ra≤0.45μm，外表面亚光处理Ra≤0.8μm，确保无卫生死角，符合GMP要求。
